Obturateurs

Il faut bien le dire, l'obturateur est un élément central d'un appareil photo. Je pense qu'on peut gratifier la maison Alfred Gauthier de Calmbach de plus gros sous-traitant spécialisé de l'industrie photographique mondiale. Peut être que des fabricants japonais lui aient depuis ravi la place de plus gros producteur mais ils sont beaucoup plus "furtif" puisqu'il faut fouiller dans la doc technique pour croiser leur nom. Au contraire le logo AGC a orné des kyrielles d'appareils de toutes marques, allemandes ou autre. L'autre "grand" de l'obturateur allemand est la maison Friedrich Deckel mais je suis moins fourni en rechanges de la marque.

J'ai mis la main sur un reste de stock de réparateur en me disant : "Ca peut toujours servir". Et bien non : le nombre de versions est abyssal et il faudrait un bol miraculeux pour tomber justement sur un appareil avec le bon obturateur dans la bonne version et qui soit justement en panne.

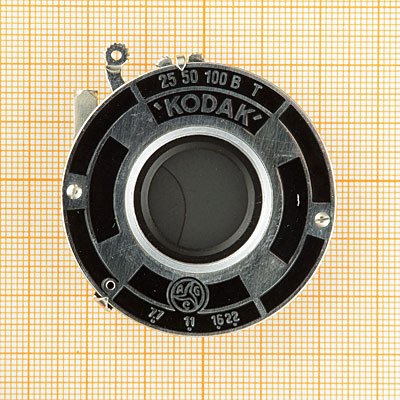

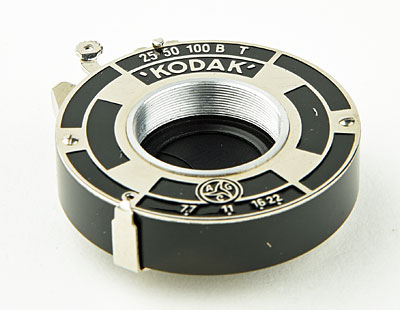

AGC Kodak 208

Type : sans armement

Vitesses : 1/25, 1/50, 1/100, B, T

Ouverture de 1/7.7 à 1/22 gravées mais le diaphragme bouge au-delà de la zone graduée.

Filetage pour déclencheur souple

Vraisemblablement destiné à un folding 6 x 9 Kodak du genre du Junior 620

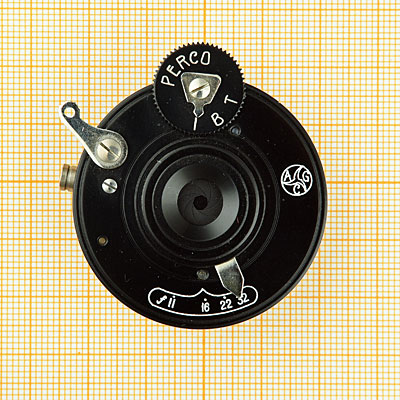

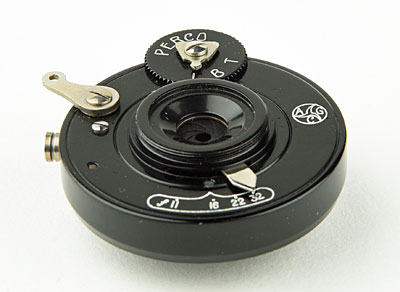

AGC Perco

Type : sans armement

Vitesses : Instantané, B, T

Ouverture de 1/11 à 1/32

Filetage pour déclencheur souple

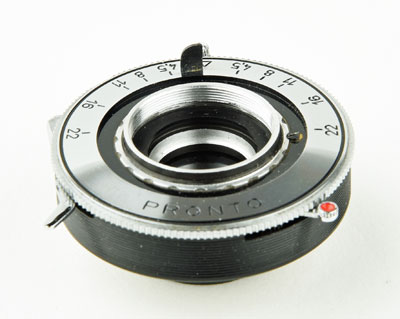

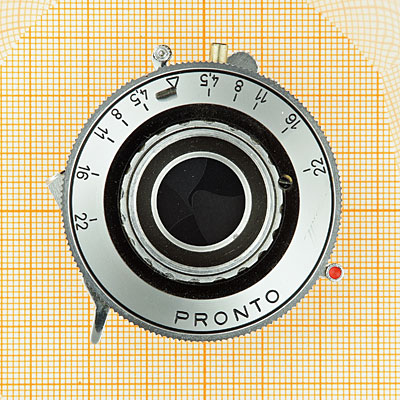

AGC Pronto

Type : armement manuel par levier

Vitesses : de 1/25 à 1/200, B

Ouverture de 1/4.5 à 1/22

Filetage pour déclencheur souple

Prise de synchro flash

Retardateur mécanique 10 secondes

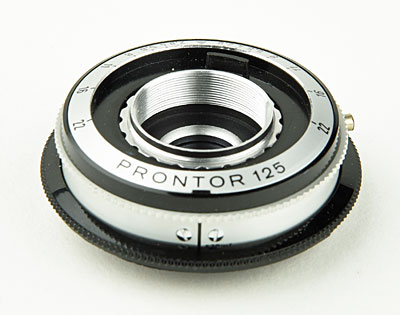

AGC Prontor 125

Type : sans armement

Vitesses : de 1/30 à 1/125, B

Ouverture de 1/2.8 à 1/22

Prise de synchro flash

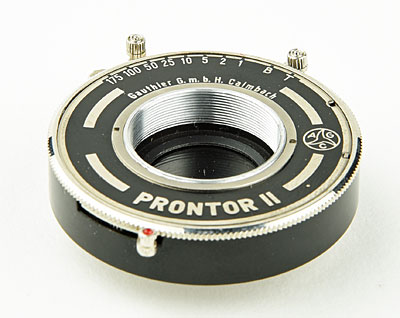

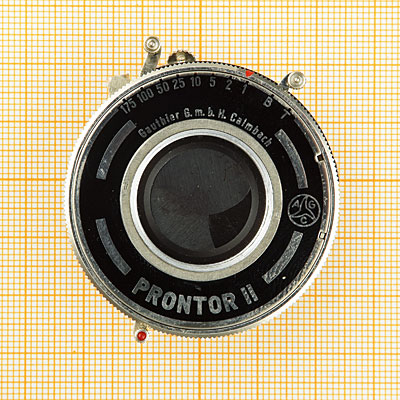

AGC Prontor II (226)

Type : armement manuel par levier

Vitesses : de 1 sec à 1/175, B, T

Affichage ouverture reporté sur l'objectif

Filetage pour déclencheur souple

Retardateur mécanique 10 secondes

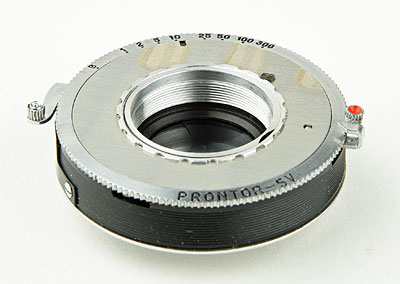

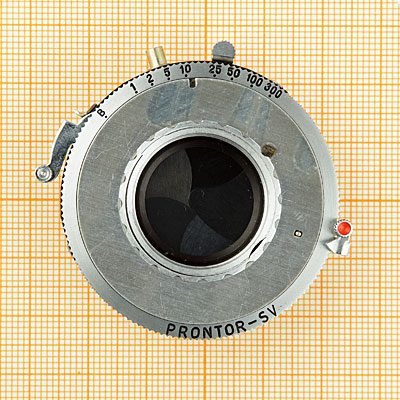

AGC Prontor SV

Type : armement manuel par levier

Vitesses : de 1 sec à 1/300, B

Affichage ouverture reporté sur l'objectif

La commande de déclenchement n'est pas conçue pour être actionnée directement sur l'obturateur

Prise de synchro flash avec sélection X/M (ce qui nous amène à l'apparition des flashes électroniques)

Retardateur mécanique 10 secondes

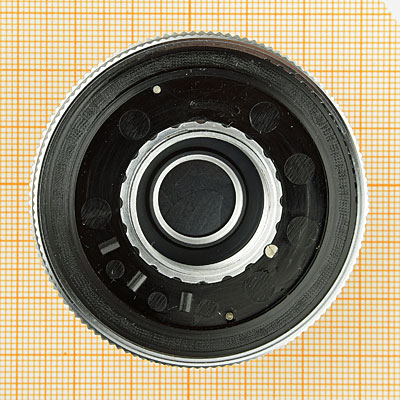

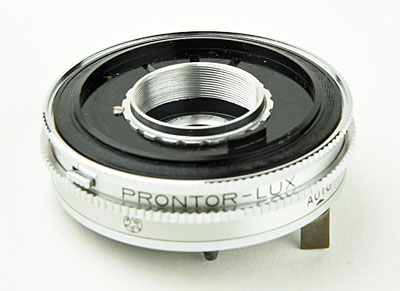

AGC Prontor-Lux Auto (568.1)

Type : armement automatique avec l'avancement du film

Vitesses : non affichées sur l'obturateur. Échelles de sensibilité DIN / ASA

Affichage ouverture uniquement pour l'utilisation au flash 1/2.8 à 1/22 et Pose B

La commande de déclenchement n'est pas conçue pour être actionnée directement sur l'obturateur

Vraisemblablement synchronisé mais la connexion n'est pas visible sur l'obturateur

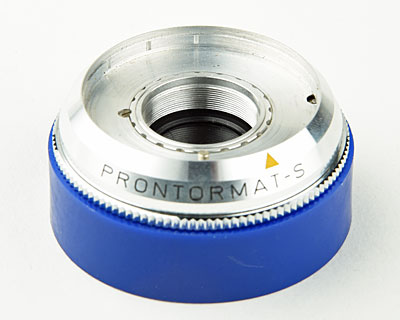

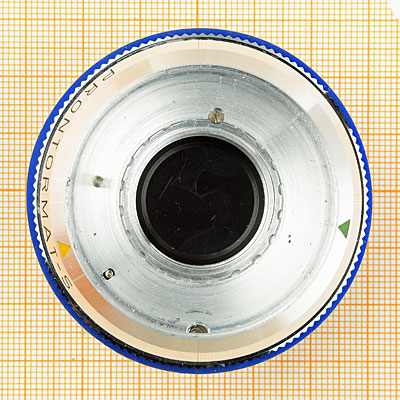

AGC Prontormat-S Auto (565.B+1)

Type : armement automatique avec l'avancement du film

Vitesses : non affichées sur l'obturateur.

Affichage ouverture uniquement pour l'utilisation au flash 1/2.8 à 1/22 et Pose B

La commande de déclenchement n'est pas conçue pour être actionnée directement sur l'obturateur

Vraisemblablement synchronisé mais la connexion n'est pas visible sur l'obturateur

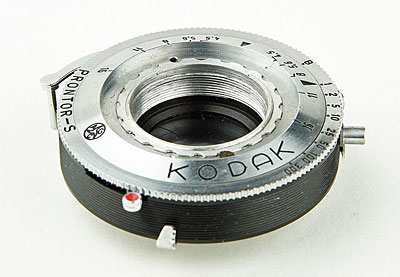

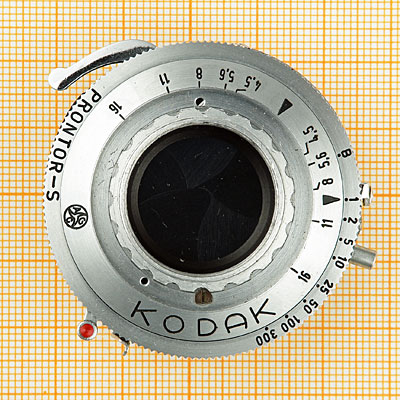

AGC Prontor-S Kodak (287)

Type : armement manuel par levier

Vitesses : de 1 sec à 1/300, B

Ouverture 1/4.5 à 1/16

Manifestement prévu pour un folding 9 x 12, la commande de déclenchement est conçue pour être actionnée par une tringle venue du corps de l'appareil

Prise de synchro flash

Retardateur mécanique 10 secondes

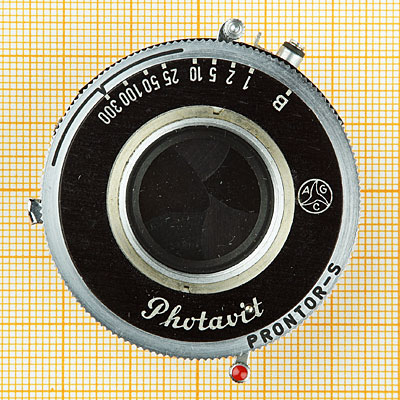

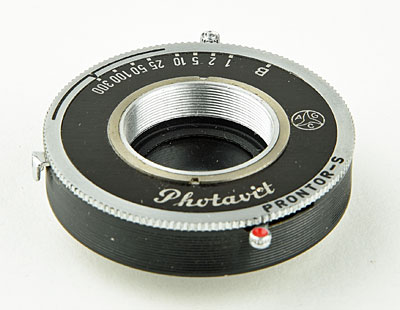

AGC Prontor-S Photavit (280 N)

Type : armement manuel par levier

Vitesses : de 1 sec à 1/300, B

Affichage ouverture reporté sur la platine porte-objectif

Manifestement prévu pour un folding 9 x 12, la commande de déclenchement est conçue pour être actionnée par une tringle venue du corps de l'appareil

Prise de synchro flash

Retardateur mécanique 10 secondes

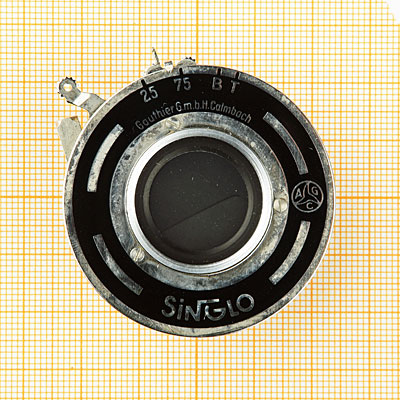

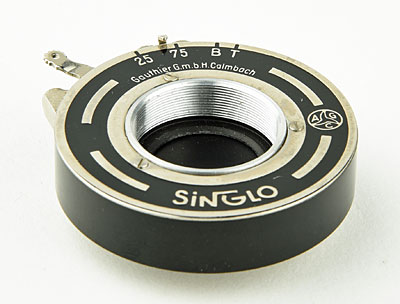

AGC Singlo (230)

Type : sans armement

Vitesses : de 1/25 à 1/75, B, T

Affichage ouverture reporté sur la platine porte-objectif

Filetage pour déclencheur souple

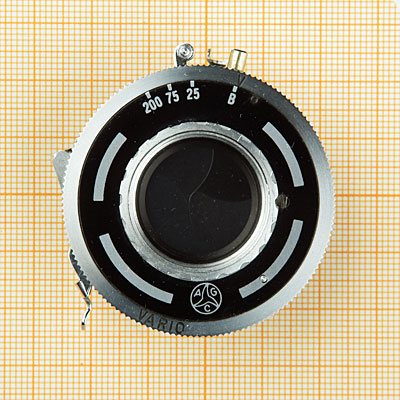

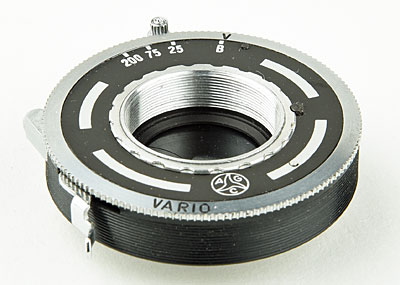

AGC Vario (284L)

Type : armement manuel par levier

Vitesses : de 1/25 à 1/200, B

Affichage ouverture reporté sur la platine porte-objectif

Filetage pour déclencheur souple

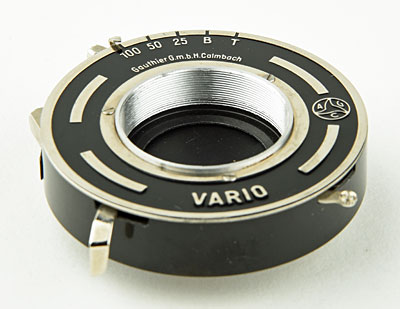

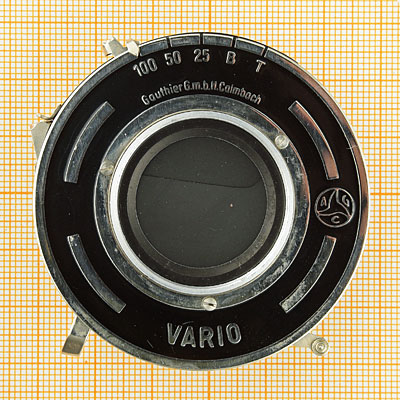

AGC Vario (229A)

Type : armement manuel par levier

Vitesses : de 1/25 à 1/100, B, T

Affichage ouverture reporté sur la platine porte-objectif

Filetage pour déclencheur souple

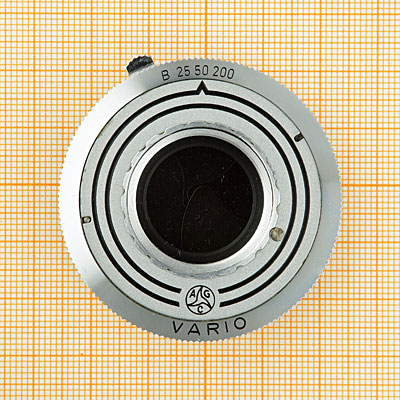

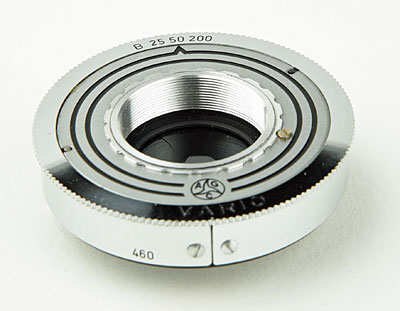

AGC Vario (460)

Type : armement automatique avec l'avancement du film

La commande de déclenchement n'est pas conçue pour être actionnée directement sur l'obturateur

Vitesses : de 1/25 à 1/200, B

Ouverture de 1/2.8 à 1/22

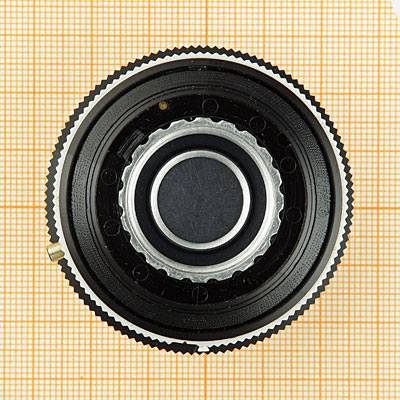

Sans nom (329H)

Type : sans armement

Vitesses : Instantané, B

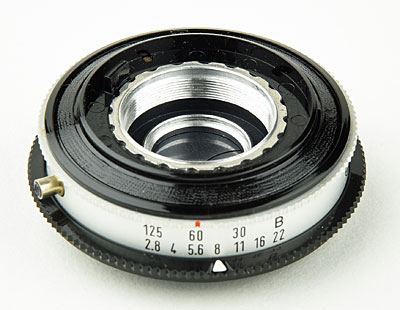

Sans nom (688G)

Type : sans armement

Vitesses : 1/30, 1/60, 1/125, B

Ouverture de 1/2.8 à 1/22

La commande de déclenchement n'est pas conçue pour être actionnée directement sur l'obturateur

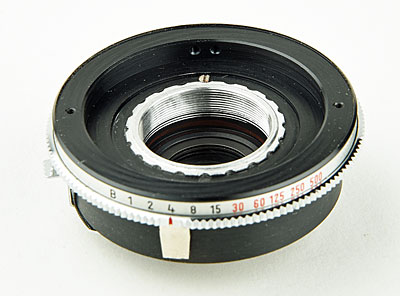

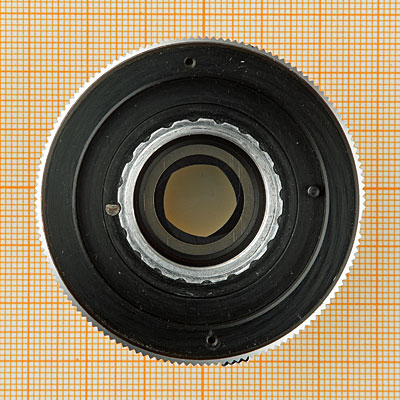

Sans nom (X416)

Type : armement automatique avec l'avancement du film

Vitesses : de 1 sec à 1/500, B

Ouverture non affichées sur l'obturateur.

La commande de déclenchement n'est pas conçue pour être actionnée directement sur l'obturateur

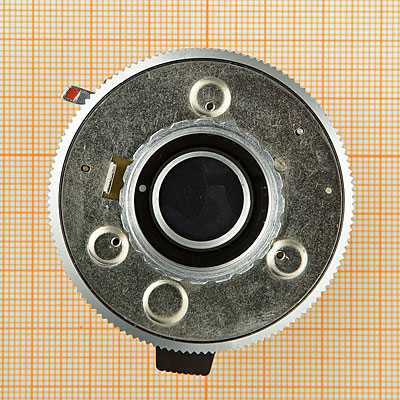

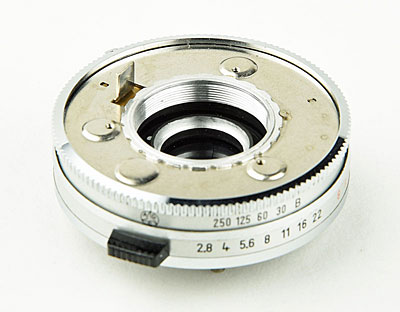

Sans nom (587G)

Type : armement automatique avec l'avancement du film

Vitesses : de 1/30 à 1/250, B

Ouverture 1/2.8 à 1/22 + affichage IL.

La commande de déclenchement n'est pas conçue pour être actionnée directement sur l'obturateur

Retardateur mécanique 10 secondes

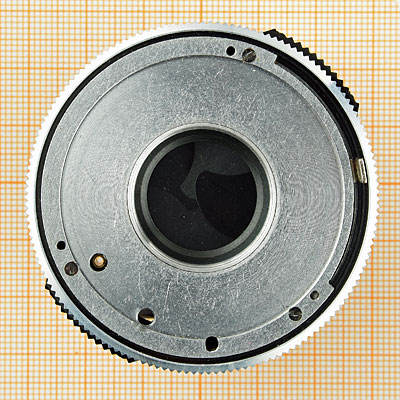

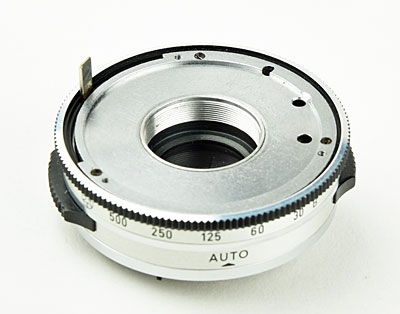

Sans nom (566G2)

Type : armement automatique avec l'avancement du film

Vitesses : de 1/30 à 1/500, B

Ouverture 1/2.8 à 1/22

La commande de déclenchement n'est pas conçue pour être actionnée directement sur l'obturateur

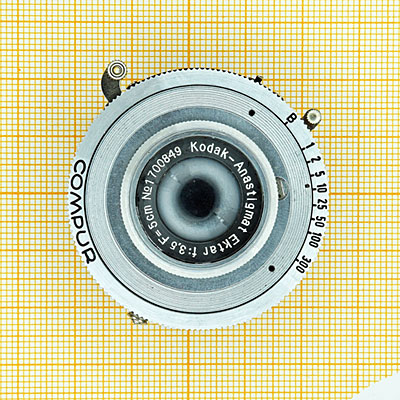

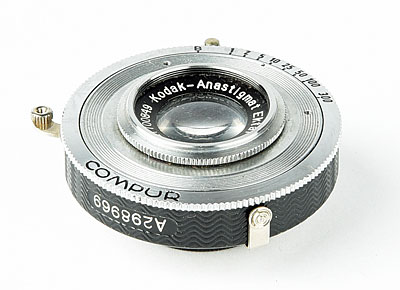

Friedrich Deckel Compur

Type : armement manuel par levier

Vitesses : de 1 sec à 1/300, B

Ouverture de 1/3.5 à 1/16

Monté avec un Kodak Anastigmat Ektar de 5 cm ouvert à 1/3.5. Sûrement destiné à un Retina folding 35 mm

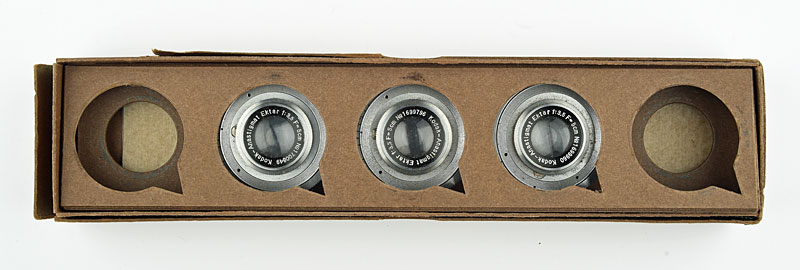

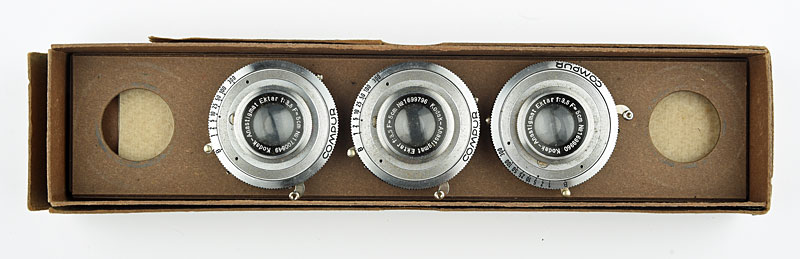

Dans le même style, j'ai trouvé une boite  avec trois Compur montés avec des objectifs Kodak, vraisemblablement destinés à des foldings 35 mm Retina mais je les ai oubliés pour la séance de photos d'identités

Publicité pour Alfred Gauthier parue dans photo Cinéma de décembre 1952
